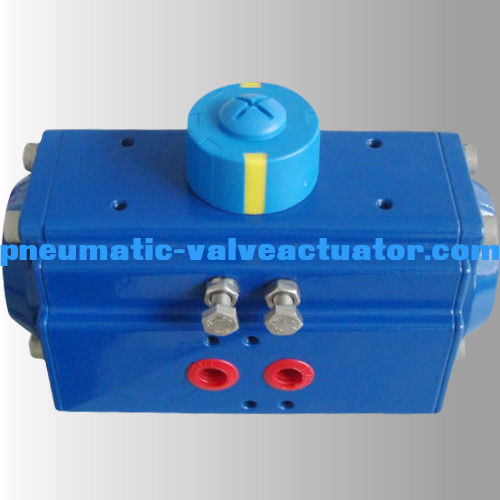

Pneumatischer Antrieb mit PTFE-Beschichtung
  • Pneumatischer Antrieb mit PTFE-Beschichtung
  • Pneumatischer Antrieb mit PTFE-Beschichtung
  • Pneumatischer Antrieb mit PTFE-Beschichtung
  • Pneumatischer Antrieb mit PTFE-Beschichtung
Pneumatischer Antrieb mit PTFE-Beschichtung

Pneumatischer Antrieb mit PTFE-Beschichtung

Herkunftsort China
Markenname OEM
Zertifizierung CE,ATEX,ISO9001
Modellnummer Die Daten müssen in der Datenbank gespeichert sein.
Einzelheiten zum Produkt
Typ:
Doppelwirkungsfederrückkehr
Material:
Aluminiumlegierung
Struktur:
Rack & Pinion
Anwendung:
Automatisches Steuerventil
Macht:
Pneumatisch
Temperatur:
Normaltemperatur, Niedrigtemperatur, Hochtemperatur
Medien:
Hydrauliköl oder Wasser
Farbe:
Blau, grau, nach Kundenwünschen, maßgeschneidert
Größe:
32 mm bis 400 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 PCS
Preis
10-2000
Verpackung Informationen
Schaumstoff + Karton + Holzgehäuse
Lieferzeit
3-7 Tage
Zahlungsbedingungen
T/T
Versorgungsmaterial-Fähigkeit
1000 Stück pro Tag
Beschreibung des Produkts

Pneumatischer Aktor mit PTFE-Beschichtung

Pneumatischer Aktor


Material mit einer Breite von nicht mehr als 20 mm
Drehwinkel 0 ~ 90 Grad
Struktur mit einer Leistung von mehr als 10 W
Arbeitsdruck 2 bis 8 bar
Oberflächenbehandlung Schwerer Anodisierung
Betriebstemperatur Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);

Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F);

Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F).
Verbindung NAMUR, ISO5211 und DIN3337
Anwendung Ballventil, Schmetterlingsventil und Drehmaschine
Tassenfarbe Grau, schwarz, himmelblau, dunkelblau, rot, orange





Zweifachwirkende pneumatische Aktoren
CCW
Luft zum Port A zwingt die Kolben nach außen, wodurch sich der Pinien gegen den Uhrzeigersinn dreht, während die Luft aus Port B ausgestoßen wird.
Luft in Port B zwingt die Kolben nach innen, wodurch sich das Pinien im Uhrzeigersinn dreht, während die Luft aus Port A ausgestoßen wird.


CW
Luft zum Port A zwingt die Kolben nach außen, wodurch sich der Pinien im Uhrzeigersinn dreht, während die Luft aus Port B ausgelaufen wird.
Luft in Port B zwingt die Kolben nach innen, wodurch sich der Pinien gegen den Uhrzeigersinn dreht, während die Luft aus Port A ausgelaufen wird.



mit einer Leistung von mehr als 1000 W
CCW
Luft zum Port A zwingt die Kolben nach außen, wodurch die Federn komprimieren, das Pinien dreht sich gegen den Uhrzeigersinn, während die Luft aus Port B ausgelaufen wird.
Luftdruckverlust am Port A, die in den Federn gespeicherte Energie zwingt die Kolben nach innen.

CW
Luft zum Port B zwingt die Kolben nach außen, wodurch die Federn komprimieren, das Pinien dreht sich gegen den Uhrzeigersinn, während Luft aus Port B ausgelaufen wird.
Luftdruckverlust am Port A, die in den Federn gespeicherte Energie zwingt die Kolben nach innen.



Hauptmerkmale

Pneumatische Drehvorrichtungen werden häufig in Kugelventilen und Schmetterlingsventilen verwendet.

Niedrige Kosten, kompaktes Design, lange Lebensdauer.

Typ des Pneumatikantriebs: Einfachwirkung (Federrückkehr) oder Doppelwirkung.

Farbe: orange, blau, schwarz, dunkel grau. Wir akzeptieren OEM Farben und Marke.

Arbeitsdruck des Pneumatikantriebs: 0,3 bis 0,8 MPa

Bodenanschluss: ISO 5211

Norm für Magnetventile: Namur

Zubehör für den pneumatischen Aktor: Grenzschalter, Magnetventil, Positionierer.



Pneumatische Aktordimension



Modell Eine B C D H × I G N J K L M Luftverbindung
ATO32 110 45 45 20 50 × 25 12 9 Ä36   M5x7.5

G1/8"
AT040 122 60 65 20 80 x 30 14 11 Ä50 Ä36 M6 × 10 M5x7.5 NAMUR G1/4"
AT052 147 72 72 20 80 x 30 14 11 Ä50 Ä36 M6 × 10 M5x7.5 NAMUR G1/4"
AT063 172 88 83 20 80 x 30 18 14 Ä70 Ä50 M8 × 13 M6 × 10 NAMUR G1/4"
AT075 184 100 95 20 80 x 30 20 14 Ä70 Ä50 M8 × 13 M6 × 10 NAMUR G1/4"
AT083 204 109 103 20 80 x 30 21 17 Ä70 Ä50 M8 × 13 M6 × 10 NAMUR G1/4"
AT092 262 117 109 20 80 x 30 22 17 Ä70 Ä50 M8 × 13 M6 × 10 NAMUR G1/4"
AT105 268 133 121 20 80 x 30 26 22 Ä102 Ä70 M10 × 16 M8 × 13 NAMUR G1/4"
AT125 301 155 143 20 80 x 30 27 22 Ä102 Ä70 M10 × 16 M8 × 13 NAMUR G1/4"
AT140 394 173 152 20 80 x 30 32 27 Ä125 Ä102 M12 × 20 M10 × 16 NAMUR G1/4"
AT160 458 198 174 20 80 x 30 34 27 Ä125 Ä102 M12 × 20 M10 × 16 NAMUR G1/4"
AT190 528 232 206 30 130 × 30 40 36 Ä140   M16 × 24   NAMUR G1/4"
AT210 532 257 226 30 130 × 30 40 36 Ä140   M16 × 24   NAMUR G1/4"
AT240 660 291 260 30 130 × 30 50 46 Ä165   M20 × 25   NAMUR G1/4"
AT270 740 330 294 30 130 × 30 50 46 Ä165   M20 × 25   NAMUR G1/2"
AT300 798 354 336 30 130 × 30 60 46 Ä165   M20 × 25   NAMUR G1/2"
AT350 880 408 385 30 130 × 30 60 46 Ä165   M20 × 25   NAMUR G1/2"
AT400 950 464 516 30 130 × 30 60 55 Ä254 Ä165 8-M16 × 25 M20 × 25 NAMUR G1/2"






Anwendung des Produkts



Der Pneumatische Aktor der AT-Serie Rack & Pinion besteht aus doppelten Kolben, die durch Racks und Pinien angetrieben werden.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.


Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
