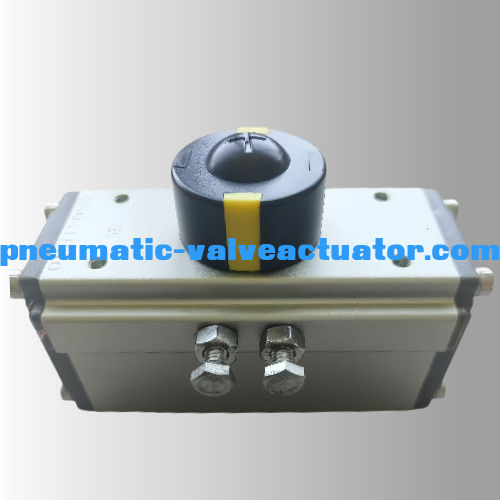

AT40 Doppelwirkender Pneumatikbetreiber für Ventile
Pneumatischer Aktor
| Material |
mit einer Breite von nicht mehr als 20 mm |
| Drehwinkel |
0 ~ 90 Grad |
| Struktur |
mit einer Leistung von mehr als 10 W |
| Arbeitsdruck |
2 bis 8 bar |
| Oberflächenbehandlung |
Schwerer Anodisierung |
| Betriebstemperatur |
Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F);
Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F). |
| Verbindung |
NAMUR, ISO5211 und DIN3337 |
| Anwendung |
Ballventil, Schmetterlingsventil und Drehmaschine |
| Tassenfarbe |
Grau, schwarz, himmelblau, dunkelblau, rot, orange |
Zweifachwirkende pneumatische Aktoren
CCW
Luft zum Port A zwingt die Kolben nach außen, wodurch sich der Pinien gegen den Uhrzeigersinn dreht, während die Luft aus Port B ausgestoßen wird.
Luft in Port B zwingt die Kolben nach innen, wodurch sich das Pinien im Uhrzeigersinn dreht, während die Luft aus Port A ausgestoßen wird.
CW
Luft zum Port A zwingt die Kolben nach außen, wodurch sich der Pinien im Uhrzeigersinn dreht, während die Luft aus Port B ausgelaufen wird.
Luft in Port B zwingt die Kolben nach innen, wodurch sich der Pinien gegen den Uhrzeigersinn dreht, während die Luft aus Port A ausgelaufen wird.
mit einer Leistung von mehr als 1000 W
CCW
Luft zum Port A zwingt die Kolben nach außen, wodurch die Federn komprimieren, das Pinien dreht sich gegen den Uhrzeigersinn, während die Luft aus Port B ausgelaufen wird.
Luftdruckverlust am Port A, die in den Federn gespeicherte Energie zwingt die Kolben nach innen.
CW
Luft zum Port B zwingt die Kolben nach außen, wodurch die Federn komprimieren, das Pinien dreht sich gegen den Uhrzeigersinn, während Luft aus Port B ausgelaufen wird.
Luftdruckverlust am Port A, die in den Federn gespeicherte Energie zwingt die Kolben nach innen.
Hauptmerkmale
- Eine hohe Lebensdauer von bis zu 1,000,000 Zyklen
- Modelle mit doppeltem Wirken und Federrücklauf
- Direkt auf das Ventil montieren: DIN/ISO 5211, DIN 3337 (F03 bis F25)
- Montage des NAMUR-Solenoids und des Grenzschalters
- Diamant & Quadrat Ausgangsantrieb auf allen Einheiten
- Zwei-Takt-Einstellungsstandard für alle Einheiten
- Anzeige der visuellen Position (geöffnet/geschlossen)
Pneumatische Aktordimension
| Modell |
Eine |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Luftverbindung |
| ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Ä36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 x 30 |
18 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 x 30 |
20 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 x 30 |
21 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 x 30 |
22 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 x 30 |
26 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 x 30 |
27 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 x 30 |
32 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 x 30 |
34 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 × 30 |
60 |
55 |
Ä254 |
Ä165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Anwendung des Produkts
Der Pneumatische Aktor der AT-Serie Rack & Pinion besteht aus doppelten Kolben, die durch Racks und Pinien angetrieben werden.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.
Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
