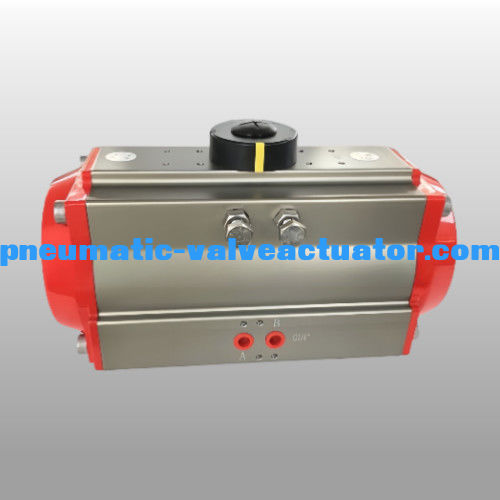

Aluminiumlegierung Rotationsschlagträger und Pinion-Pneumatikbetreiber
Pneumatischer Aktor
| Material |
mit einer Breite von nicht mehr als 20 mm |
| Drehwinkel |
0 ~ 90 Grad |
| Struktur |
mit einer Leistung von mehr als 10 W |
| Arbeitsdruck |
2 bis 8 bar |
| Oberflächenbehandlung |
Schwerer Anodisierung |
| Betriebstemperatur |
Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F);
Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F). |
| Verbindung |
NAMUR, ISO5211 und DIN3337 |
| Anwendung |
Ballventil, Schmetterlingsventil und Drehmaschine |
| Tassenfarbe |
Grau, schwarz, himmelblau, dunkelblau, rot, orange |
Beschreibung der Verwendung und Auswahl von pneumatischen Antriebsgeräten mit Rack und Pinien
Durch die Forschung, Entwicklung und Konstruktion von Rack- und Pinien-Pneumatikantriebsgeräten werden die neuesten Technikmaterialien und innovative Ideen integriert.
Vollständige Übereinstimmung mit den neuesten Spezifikationen: ISO5211,DIN3337 und VDINDE3854,Ich bin NAMUR.
Die Extrudierung von HochintensitätsaluminiumKörper besitzteine geschliffeneInnenflächemit harter Anoden-Sauerstoffversorgung für eine lange Lebensdauer beschichtet.L- Ich weiß.Koeffizientvon Reibung und schnellenLeistung.
Ausgezeichnet kompakt undmodernisiert Bauwerk zusammen mit Multi-Spezifikationen machtdie Auswahl sowohl wirtschaftlich als auch vorteilhaft ist.
Alle Bedienflächen haben ein hochwertiges LagerErgebnisbei geringer Reibung, hoher Zyklusdauer und keinem Lärm
Die beiden unabhängigen äußerenAnpassungSchrauben können leicht und präzise ±5- Nein.sowohl in offener als auch in enger Richtung.
Dieselben Umrissantriebe verfügen über die Funktionsmodi Doppelwirkung und Einzelwirkung (Spring-Return).
Der Multi-Funktionsindikator mit NAMUR ist für die Montage von Zubehör bequem.
Vorkomprimierte Lastfeder ist für sichere Montage und Abrissverfahren praktisch.
Druckguss-Aluminiumkolben und Endkappen haben hohe Intensität und geringes Gewicht.
Für hohe und niedrige Temperaturen gibt es verschiedene O-Ringmaterialien.
Einheitliche AntriebeVentile sind ohne Verbindungsplatte leicht zu montieren.
- Rack- und Pinion-Design
- Kompakt und leicht
- ISO 5211 Montagemodell
- Einstellbare Stopps für offene und geschlossene Positionen
- Anbaumaße des Zubehörs nach den NAMUR-Spezifikationen
- Maschinelle Zahnräder sorgen für eine längere Lebensdauer und einen reibungsloseren Betrieb
- Hohe Lebensdauer mit geringen Reibungslagern auf allen beweglichen und gleitenden Oberflächen
- Sicherheitseinrichtungen verhindern die Gefahr eines versehentlichen Ausstoßens während der Wartung
- Moduläres Design mit gleicher Karosserie und Endkappen sowohl für die doppelwirkende als auch für die Feder-Rücklaufversion
- Korrosionsbeständig mit hartem, anodiertem Körper, PTFE-beschichteten Endkappen und Edelstahlverschlüssen
Pneumatische Aktordimension
| Modell |
Eine |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Luftverbindung |
|
ATO32
|
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Ä36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 x 30 |
18 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 x 30 |
20 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 x 30 |
21 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 x 30 |
22 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 x 30 |
26 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 x 30 |
27 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 x 30 |
32 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 x 30 |
34 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 × 30 |
60 |
55 |
Ä254 |
Ä165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Anwendung des Produkts
Der AT-Reihe Pneumatic Actuator besteht aus doppelten Kolben, die durch Stützpfeifen angetrieben werden. Es gibt zwei Modelle.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.
Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
