Steuerventile für Pneumatische Dreh- und Halterantriebsventile

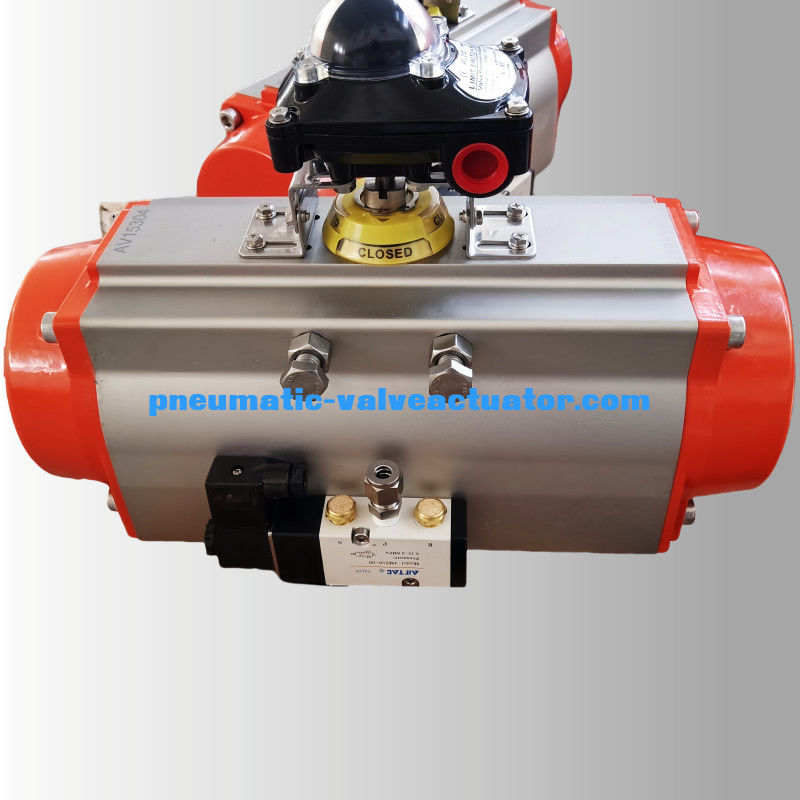

Pneumatischer Aktor
| Material |
mit einer Breite von nicht mehr als 20 mm |
| Drehwinkel |
0 ~ 90 Grad |
| Struktur |
mit einer Leistung von mehr als 10 W |
| Arbeitsdruck |
2 bis 8 bar |
| Oberflächenbehandlung |
Schwerer Anodisierung |
| Betriebstemperatur |
Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F);
Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F). |
| Verbindung |
NAMUR, ISO5211 und DIN3337 |
| Anwendung |
Ballventil, Schmetterlingsventil und Drehmaschine |
| Tassenfarbe |
Grau, schwarz, himmelblau, dunkelblau, rot, orange |
Pneumatische Aktorkonstruktion
1, Indikator
Pneumatischer Aktor-Positionsanzeiger mit NAMUR ist bequem für die Montage von Zubehör wie Limit Switch Box, Positionierer und so weiter.
2, Pinion
Der Pneumatikantrieb ist hochpräzise und integrativ, aus nickelliertem Stahl hergestellt, vollständig in Übereinstimmung mit den neuesten Standards von ISO5211, DIN3337 und NAMUR.Die Abmessungen können angepasst werden und der Edelstahl ist erhältlich.
3, Aktorkörper
Nach den unterschiedlichen Anforderungen kann die Extrudierte Aluminiumlegierung ASTM6005Polyesterpulver lackiert (in verschiedenen Farben erhältlich, z. B. blau), orange, gelb usw.), PTFE oder Nickelplattiert.
4, Endkappen
Pneumatischer Aktor Druckguss-Aluminiumpulver-Polyester in verschiedenen Farben lackiert, PTFE oder Nickelplattiert.
5, Kolben
Die Zwillingsregalkolben bestehen aus Druckguss-Aluminium, das mit Hartanodisiertem behandelt wurde, oder aus Gussstahl mit Verzinkung.Umkehrung der Drehung durch einfaches Umdrehen der Kolben.
6, Anpassung der Reise
Die unabhängigen äußeren Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschra
7, Hochleistungsfedern
Die vorgeladenen Beschichtungsfedern werden nach der Hochleistungsprüfung für Korrosionsbeständigkeit und längere Lebensdauer hergestellt.Die Verringerung des Drehmoments kann durch die Änderung der Anzahl der Federn sicher und bequem erfolgen..
8, Lager und Führungen
Aluminiumlegierung Rack Pinion Pneumatic Actuator Air Quarter Turn Actuator ISO5211/DIN3337 aus reibungsarmem, langlebigem Verbundmaterial, um den direkten Kontakt zwischen Metallen zu vermeiden.Die Wartung und der Austausch sind einfach und bequem.
9, O-Ringe
Die O-Ringe aus NBR-Kautschuk sorgen für einen störungsfreien Betrieb bei Standardtemperaturbereichen.
- Rack- und Pinion-Design
- Kompakt und leicht
- ISO 5211 Montagemodell
- Einstellbare Stopps für offene und geschlossene Positionen
- Anbaumaße des Zubehörs nach den NAMUR-Spezifikationen
- Maschinelle Zahnräder sorgen für eine längere Lebensdauer und einen reibungsloseren Betrieb
- Hohe Lebensdauer mit geringen Reibungslagern auf allen beweglichen und gleitenden Oberflächen
- Sicherheitseinrichtungen verhindern die Gefahr eines versehentlichen Ausstoßens während der Wartung
- Moduläres Design mit gleicher Karosserie und Endkappen sowohl für die doppelwirkende als auch für die Feder-Rücklaufversion
- Korrosionsbeständig mit hartem, anodiertem Körper, PTFE-beschichteten Endkappen und Edelstahlverschlüssen
Pneumatische Aktordimension
| Modell |
Eine |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Luftverbindung |
|
ATO32
|
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Ä36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 x 30 |
18 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 x 30 |
20 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 x 30 |
21 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 x 30 |
22 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 x 30 |
26 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 x 30 |
27 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 x 30 |
32 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 x 30 |
34 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 × 30 |
60 |
55 |
Ä254 |
Ä165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Anwendung des Produkts
Der AT-Reihe Pneumatic Actuator besteht aus doppelten Kolben, die durch Stützpfeifen angetrieben werden. Es gibt zwei Modelle.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.
Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
