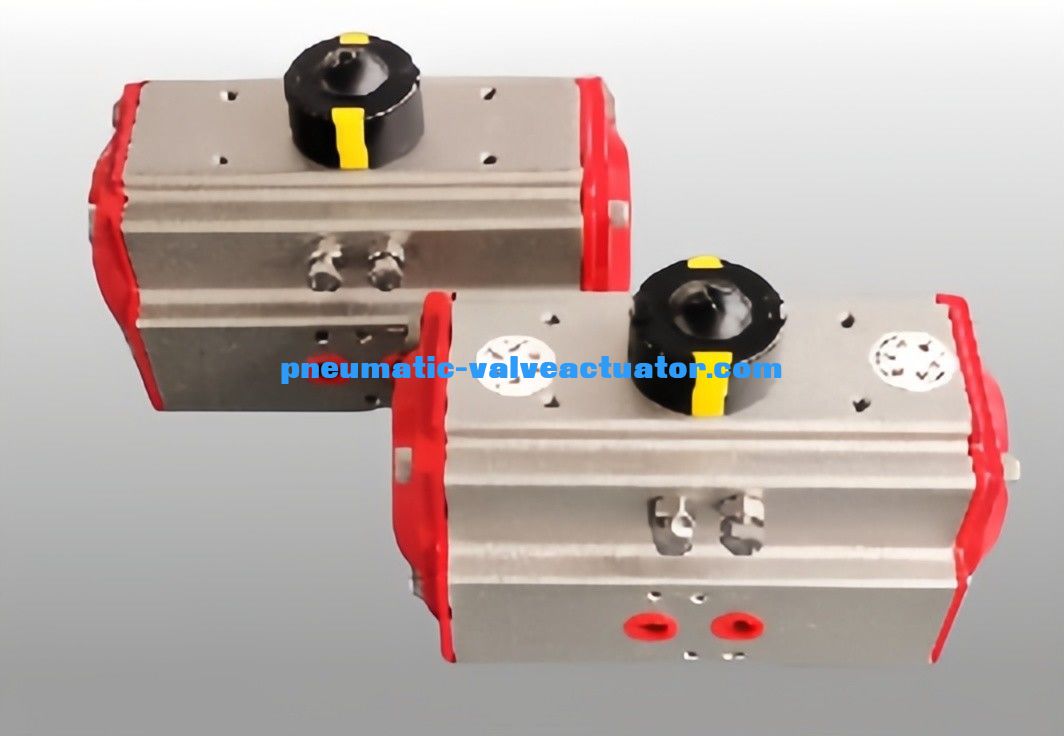

90° Einfachwirkungs-Pneumatik-Aktor für Ventile Einfachwirkungs-Pneumatik-Aktor
Pneumatischer Aktor
| Material |
mit einer Breite von nicht mehr als 20 mm |
| Drehwinkel |
0 bis 90° ±5° |
| Struktur |
Drehvorrichtung mit Rack und Pinien |
| Arbeitsdruck |
2 bis 8 bar |
| Oberflächenbehandlung |
Schwerer Anodisierung |
| Betriebstemperatur |
Normaltemperatur: -20oC (-4oF) ~ 80oC (+176oF)
Hohe Temperatur: -15oC (+5°F) ~ 150oC (+302°F)
Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F) |
| Verbindung |
NAMUR, ISO5211 und DIN3337 |
| Anwendung |
Ballventil, Schmetterlingsventil und Drehmaschine |
| Farbe der Endkappe |
Grau, schwarz, himmelblau, dunkelblau, rot, orange |
Konstruktion der pneumatischen Aktoren der AT-Serie
1. Indikator
Positionsanzeiger mit NAMUR ist bequem für die Montage von Zubehör wie Grenzschalter, Positionierer und so weiter.
2. Pinien
Das Pinien ist hochpräzise und integrativ, aus Nickellegiertem Stahl gefertigt und entspricht vollständig den neuesten Standards von ISO5211, DIN3337, NAMUR.Die Abmessungen können angepasst werden und der Edelstahl ist erhältlich.
3. Aktorkörper
Gemäß den verschiedenen Anforderungen kann der Extrudierte Aluminiumlegierung ASTM6005 Körper mit harten anodierten, Pulver-Polyester lackiert behandelt werden (verschiedene Farben sind verfügbar wie blau, orange,Gelb usw.) oder PTFE oder Nickelplattiert.
4Endkappen
Druckguss-Aluminiumpulver-Polyester, in verschiedenen Farben lackiert, PTFE- oder Nickelplattiert.
5. Kolben
Die Zwillingsrackkolben bestehen aus Druckguss-Aluminium, das mit hartem Anodisiertem behandelt wurde, oder aus gegossenem Stahl mit Verzinkung.Symmetrische Montageposition, lange Lebensdauer und schneller Betrieb,Umkehrung der Drehung durch einfaches Umdrehen der Kolben.
6. Anpassung der Reise
Die beiden unabhängigen äußeren Fahrbremsregelschrauben können 5 ̊ sowohl in offener als auch in naher Richtung leicht und präzise einstellen.
7. Hochleistungsfedern
Vorbelastete Beschichtungsfedern werden aus dem hochwertigen Material hergestellt, um Korrosionsbeständigkeit und eine längere Lebensdauer zu gewährleisten.die sicher und bequem abgebaut werden können, um unterschiedliche Drehmomentanforderungen zu erfüllen, indem die Anzahl der Federn geändert wird.
8. Lager und Führungen
Hergestellt aus einem langlebigen und reibungslosen Werkstoff, der den direkten Kontakt zwischen Metallen vermeidet.
9. O-Ringe
Die O-Ringe aus NBR-Kautschuk sorgen für einen störungsfreien Betrieb bei Standardtemperaturbereichen.
Pneumatische Aktordimension
| Modell |
Eine |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Luftverbindung |
| ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Ä36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 x 30 |
18 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 x 30 |
20 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 x 30 |
21 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 x 30 |
22 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 x 30 |
26 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 x 30 |
27 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 x 30 |
32 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 x 30 |
34 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 × 30 |
60 |
55 |
Ä254 |
Ä165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Anwendung des Produkts
Der AT-Reihe Pneumatic Actuator besteht aus doppelten Kolben, die durch Stützpfeifen angetrieben werden. Es gibt zwei Modelle.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.
Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
