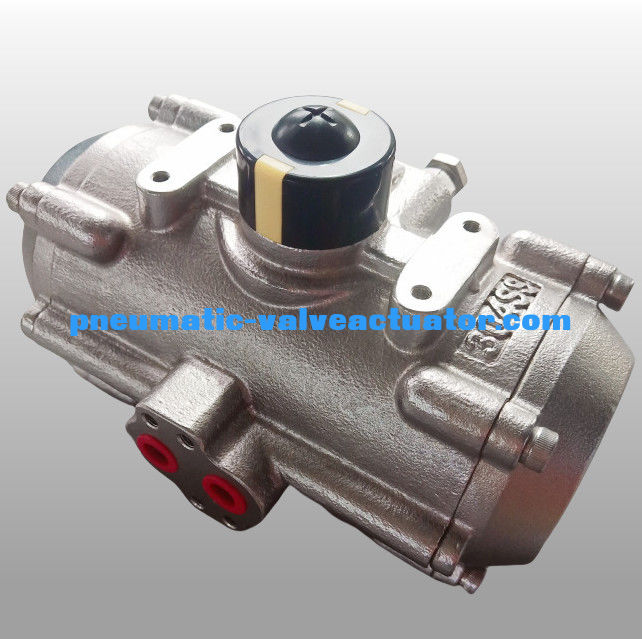

Einfachwirkende Pneumatik-Steuerventile mit Doppelwirkung für Aktoren aus Edelstahl
Pneumatischer Aktor
| Material |
SS304, SS316 |
| Drehwinkel |
0 ~ 90 Grad |
| Struktur |
mit einer Leistung von mehr als 10 W |
| Arbeitsdruck |
2 bis 8 bar |
| Oberflächenbehandlung |
Schwerer Anodisierung |
| Betriebstemperatur |
Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F);
Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F). |
| Verbindung |
NAMUR, ISO5211 und DIN3337 |
| Anwendung |
Ballventil, Schmetterlingsventil und Drehmaschine |
| Tassenfarbe |
Grau, schwarz, himmelblau, dunkelblau, rot, orange |
mit einem Leistungsumfang von mehr als 600 W
Die Aktoren der SS-Serie bringen die Korrosionsbeständigkeit bis ins Extrem mit all den großartigen technischen Eigenschaften, die uns von der Konkurrenz unterscheiden.Unsere Aktoren aus Edelstahl entsprechen dem ISO-Standard, wodurch die Ventilautomation einfach und kostengünstig ist..Durch die Forschung, Entwicklung und Konstruktion der AT-Serie integrieren pneumatische Aktoren die neuesten Technikmaterialien und innovative Ideen.
Vollständige Übereinstimmung mit den neuesten Spezifikationen: ISO5211, DIN3337 und VDINDE-3854, NAMUR.
Der extrudierende Hochintensitäts-Aluminium-Körper besitzt eine geschliffene Innenfläche, die für eine lange Lebensdauer mit harter Anoden-Sauerstoffversorgung beschichtet ist.
Die ausgezeichnete kompakte und modernisierte Konstruktion sowie die vielfältigen Spezifikationen machen die Auswahl sowohl wirtschaftlich als auch vorteilhaft.
Alle wirkenden Oberflächen übernehmen ein hochwertiges Lager, was zu geringer Reibung, hoher Lebensdauer und keinem Lärm führt
Die beiden unabhängigen äußeren Schlagregelschrauben lassen sich leicht und präzise ±5° sowohl in offener als auch in naher Richtung einstellen.
Dieselben Umrissantriebe verfügen über die Funktionsmodi Doppelwirkung und Einzelwirkung (Spring-Return).
Der Multi-Funktionsindikator mit NAMUR ist für die Montage von Zubehör bequem.
Vorkomprimierte Lastfeder ist für sichere Montage und Abrissverfahren praktisch.
Druckguss-Aluminiumkolben und Endkappen haben hohe Intensität und geringes Gewicht.
Für hohe und niedrige Temperaturen gibt es verschiedene O-Ringmaterialien.
Solenoidventile sind ohne Verbindungsplatte leicht zu montieren.
Pneumatische Drehvorrichtungen werden häufig in Kugelventilen und Schmetterlingsventilen verwendet.
Niedrige Kosten, kompaktes Design, lange Lebensdauer.
Typ des Pneumatikantriebs: Einfachwirkung (Federrückkehr) oder Doppelwirkung.
Farbe: orange, blau, schwarz, dunkel grau. Wir akzeptieren OEM Farben und Marke.
Arbeitsdruck des Pneumatikantriebs: 0,3 bis 0,8 MPa
Bodenanschluss: ISO 5211
Norm für Magnetventile: Namur
Zubehör für den pneumatischen Aktor: Grenzschalter, Magnetventil, Positionierer.
Pneumatische Aktordimension
| Modell |
Eine |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Luftverbindung |
| ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Ä36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 x 30 |
14 |
11 |
Ä50 |
Ä36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 x 30 |
18 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 x 30 |
20 |
14 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 x 30 |
21 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 x 30 |
22 |
17 |
Ä70 |
Ä50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 x 30 |
26 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 x 30 |
27 |
22 |
Ä102 |
Ä70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 x 30 |
32 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 x 30 |
34 |
27 |
Ä125 |
Ä102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130 × 30 |
40 |
36 |
Ä140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 × 30 |
50 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 × 30 |
60 |
46 |
Ä165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 × 30 |
60 |
55 |
Ä254 |
Ä165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Anwendung des Produkts
Der AT-Reihe Pneumatic Actuator besteht aus doppelten Kolben, die durch Stützpfeifen angetrieben werden. Es gibt zwei Modelle.die für verschiedene brennbare Stoffe geeignet sind, korrosive, staubige, starke Magnetfelder, Strahlung, Vibrationen korrosive Umgebung in Innen- oder Außenräumen.
Autokontrolle im Bereich der Elektrizität, der Petrochemie, der Metallurgie, des Erdöls, des Gases, der Stadt, des Baus, der Abwasserentsorgung, der chemischen Industrie, der Ölverarbeitung, des Bergbaus, der Kraftwerke, der Metallurgie, der Architektur,Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
